ギアポンプ2液型ディスペンサ CF-25

本機は、ViscoTec社が開発した容積計量方式の新しいタイプの2液定量吐出装置です。低粘度から中粘度材料液の極微少量の液体吐出用途に幅広く対応しています。

  • 2液混合時:最小吐出量0.01ml/吐出流量0.12〜1.48ml/分
    2液混合吐出での微少点塗布や細い線引き塗布が可能
  • 粘度変化や材料供給圧の変化に影響を受けない高精度の繰返し吐出が可能
  • ロータの逆転でサックバックを行うことによって、吐出完了後の液ダレ防止が可能
  • 専用コントローラによって吐出量を自在に設定可能
  • シンプルな構造でメンテナンスが容易

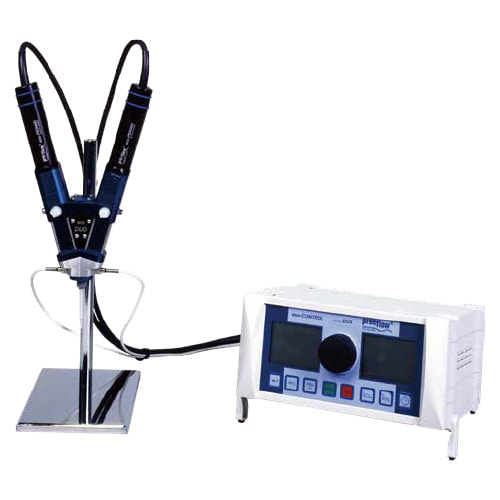

2液型スクリューポンプ eco-DUO 450

仕様

送り出し部

Oリング付きルアーロック(特許品)

入力圧力 0〜2.0MPa(チクソ性のない材料液)
最大吐出圧力※4 4.0MPa
固有気密度※1 約0.2MPa(基準媒体:約10mPa・s/20℃)
接液部 陽極酸化アルミニウム
シール部 高分子PE、VisChem
固定シール部 Oリング/バイトン(材料液用)
モータ DC18〜24X(エンコーダ付き)
吐出量 0.05ml/回転
吐出精度※2 ±1%
繰返し精度 99%以上
最少吐出量 0.01ml
配合比(容積比) 100:100 〜 100:20
体積流量※3 0.2〜12ml/分
本体重量 約1.1kg
※1.最大吐出圧および固有気密度は、粘度変化に比例して増減します。メーカーの推奨値を参照してください。
※2.ディスペンサの一回転に対する絶対偏差としての体積計量吐出。吐出する媒体の粘度によって変動します。
※3.体積流量は粘度および初期圧に応じて変動します。
※4.スタティックミキサの種類によって変動します。
